Single Point Wägezelle E30A - 100 kg
Produktnummer:
VE11458
Zusätzliche Information
| Mindestvorlast: | 0 |
|---|---|
| Grenzlast: | 120 % der Nennlast |
| Bruchlast: | 150 % der Nennlast |
| Speisespannung (empf.): | 5 – 12 V |
| Mögliche Speisespannung: | 5 - 18 V |
| Nullabgleich: | '+/- 1\,5 % vom Nennkennwert |
| Eingangswiderstand: | 405 +/- 10 Ohm |
| Ausgangswiderstand: | 350 +/- 5 Ohm |
| Isolationswiderstand: | >5.000 MOhm |
| Kabellänge: | 3 m |
| Nenntemperaturbereich (komp.): | '-10° C bis 40° C |
| Gebrauchstemperaturbereich: | '-20° C bis 55° C |
| Schutzart: | IP67 |
| Material: | Aluminium |
| Bauform: | Single Point Wägezelle |
Anwendungsbereiche
Die Single-Point-Wägezelle E30A ist ideal für mittlere und große Plattformwaagen im Bereich der Industriewaagen geeignet (maximal 400 x 400 mm). Auch weitere Anwendungen im Bereich der Industriewagen sind mit der Single-Point-Wägezelle einfach umsetzbar.
Geringe Einbaumaße und eine sehr hohe Genauigkeit machen diese Wägezelle so erfolgreich.
Konstruktion
Die Einbaumaße der Wägezelle können Sie der Zeichnung im Download Bereich entnehmen. Oben und unten sind jeweils 4 Gewindebohrungen vorhanden, an welchen sich die Plattform-Wägezelle in einer Industriewaage befestigen lässt. Hilfreich sind hierfür die Distanzplättchen aus dem Zubehör.
Montage
Die Montage der Plattform-Wägezelle E30A ist denkbar einfach. Sie wird mittels Schrauben an einer Bodenplatte und einer Lastaufnahme befestigt. Mit den optional verfügbaren Distanzplättchen wird eine perfekte Einbausituation unterstützt.
Darüber hinaus kann diese Plattform-Wägezelle auch mit einem Schutz gegen Feuchtigkeit ausgerüstet werden. Diesen finden Sie beim Zubehör für diese Wägezelle. Die Schutzart wird dadurch von IP67 auf IP69K angehoben.
Zubehör
Nützliches Zubehör ermöglicht weitere Anwendungen. Es vereinfacht die Installation in Industriewaagen und bietet weiteren Schutz für die Plattform-Wägezelle:
- Distanzplättchen
- Feuchtigkeitsschutz
- Montagesatz (Distanzplättchen, Schrauben, Unterlegscheiben)
- Wägetransmitter WTB
Beschreibung
Produktinformationen "Single Point Wägezelle E30A - 100 kg"
Hergestellt aus Aluminium eignet sich die Single Point Wägezelle E30A für Plattformen bis zu einer Größe von 400 x 400 mm. Die Nennlasten reichen von 50 kg bis 500 kg. Wie alle Single Point Wägezellen ist auch die E30A Eckenlastkompensiert und liefert auch bei außermittiger Belastung verlässliche Messergebnisse. Im Vergleich zu vielen Wettbewerbsprodukten punktet die E30A mit einer Silikonversiegelung die das Messelement hermetisch abdichchtet und dadurch die Anforderungen der Schutzart IP67 ermöglicht.
Die Genauigkeitsklasse G3 ermöglicht Auflösungen von bis zu 10.000 Teilen. Durch die hohe Verarbeitungsqualität und die ausführlichen Qualitätstest liefert die E30A über viele Jahre hinweg präzise und reproduzierbare Messergebnisse.
Das Video zeigt eine Kurzvorstellung der Plattformwägezelle E30A:
Video Plattform Wägzelle E30A
Die Single Point Wägezelle wird vornehmlich in Plattformwaagen und Tischwaagen eingesetzt, kann aber auch für Abfüllanlagen und -waagen, Kontrollwaagen und Dosierwaagen -systeme verwendet werden.
Sicher verpackt im Einzelkarton trifft die Plattform Wägezelle E30A bei Ihnen ein, in der Regel bereits am Folgetag der Bestellung. Auf der Vorderseite finden sich wichtige Informationen zur Wägezelle wie Produktbezeichnung, Nennlast, Seriennummer, mV/V und die Genauigkeitsklasse. Über den dort abgedruckten QR-Code gelangen Sie direkt zu dieser Produktseite mit allen Informationen und dem Downloadbereich. Eine zustellfähige Herstelleradresse ermöglicht die unkomplizierte Kontaktaufnahme durch den Verwender. Jede Wägezelle wird vor dem Versand geprüft und der erfolgreiche Abschluss wird auf der Außenseite des Kartons durch einen grünen Haken dargestellt.
Ein Siegel schützt den Inhalt und zeigt deutlich an, dass der Artikel ungeöffnet beim Verwender eingetroffen ist.
Auf der Oberseite des Karton finden sich ebenfalls die Produktbezeichnung und die Nennlast. Hier ist bereits die Kabelbelegung angegeben, wodurch des dem Anwender erspart bleibt in Dokumentationen danach zu suchen.
Nach dem Öffnen des Siegels finden Sie die Wägezelle, welche zusätzlich in einer Kunststofftüte verpackt ist um sie gegen Umwelteinflüsse zu schützen. Das Testzertifikat liegt jeder Wägezelle bei und enthält alle technischen Informationen.
Alle wesentlichen Angaben finden sich auch direkt auf der Wägezelle um Ihnen die Arbeit weitestgehend zu erleichtern.
Über die beidseitigen Gewindebohrungen wird die Wägezelle in die Plattform oder Konstruktion eingesetzt. Mit einem Pfeil auf der Wägezelle ist die Lastrichtung gekennzeichnet. Um Kraftnebenschlüsse zu vermeiden muss die Last gegenüber des Kabelausgangs erfolgen. Unter der Wägezelle wird mit entsprechendem Abstand eine Bodenplatte montiert oder eine Schraubverbindung zu Ihrer Konstruktion (Rahmen) hergestellt.
Als Lastaufnahme dient ebenfalls eine verwindungssteife Platte oder Konstruktion aus Aluminium, Stahl oder Edelstahl. Diese wird mit der Wägezelle verschraubt. Eine Beschädigung der Wägezelle kann effizient mit einer Stellschraube verhindert werden. Diese wird bei Maximallast gegen die Wägezelle geschraubt und gesichert. So wird bei einer über die Nennlast der Wägezelle hinausgehenden Last ein mechanischer Anschlag hergestellt, welcher das Verbiegen des Federkörpers über die Nennlast hinaus beschränkt.
In der Regel können Single Point Wägezellen nicht in Reihe geschaltet werden. Hierzu muss der Nennkennwert (mV/V) bei jeder Wägezelle identisch sein. Alternativ kann mit einer Anschlussbox gearbeitet werden, bei der der Nennkennwert und Ausgangswiderstand abgeglichen werden kann. Mit unserer Auswertung WA-01 und WA-01K können bis zu 4 Single Point Wägezellen parallel geschaltet und einzeln ausgewertet werden.
Der Anschluss erfolgt nach der folgenden Kabelbelegung:
Sinnvolles Zubehör erweitert den Wirkungsgrad der Wägezelle und schafft neue Möglichkeiten. Mit den Distanzplättchen aus unserem Lieferprogramm schaffen Sie den korrekten Abstand zwischen Wägezelle und Montageplatte / Lastaufnahme. So ist sichergestellt, dass die Wägezelle optimal funktioniert und ein perfektes Verbiegen des Federkörpers wird ermöglicht.
Die Schutzart lässt sich mit unserem Dichtsatz auf IP69K erhöhen. Auch diesen finden Sie im Zubehör für diese Wägezelle.
Die Genauigkeitsklasse G3 ermöglicht Auflösungen von bis zu 10.000 Teilen. Durch die hohe Verarbeitungsqualität und die ausführlichen Qualitätstest liefert die E30A über viele Jahre hinweg präzise und reproduzierbare Messergebnisse.
Das Video zeigt eine Kurzvorstellung der Plattformwägezelle E30A:
Video Plattform Wägzelle E30A
Nennlasten der Plattform Wägezelle E30A
| Modell | Nennlast | Preis |
| Plattform Wägezelle E30A | 50 kg | 52,00 EUR |
| Plattform Wägezelle E30A | 100 kg | 52,00 EUR |
| Plattform Wägezelle E30A | 200 kg | 52,00 EUR |
| Plattform Wägezelle E30A | 500 kg | 52,00 EUR |
Anwendungsbereiche Plattform Wägezelle E30A
Die Single Point Wägezelle wird vornehmlich in Plattformwaagen und Tischwaagen eingesetzt, kann aber auch für Abfüllanlagen und -waagen, Kontrollwaagen und Dosierwaagen -systeme verwendet werden.
Die E30A im Überblick
- Material: Aluminium
- Nennlasten: 50 kg, 100 kg, 200 kg, 500 kg
- Genauigkeitsklasse: G3
- Vergossenes Messelement, Schutzart IP67
- Eckenlastkompensiert
- Maximale Plattformgröße 400 x 400 mm
- Austauschbar gegen Fabrikate anderer Hersteller
- Für eine dauernde Verwendung geeignet (Dauerlast)
Verpackung und Lieferung
Sicher verpackt im Einzelkarton trifft die Plattform Wägezelle E30A bei Ihnen ein, in der Regel bereits am Folgetag der Bestellung. Auf der Vorderseite finden sich wichtige Informationen zur Wägezelle wie Produktbezeichnung, Nennlast, Seriennummer, mV/V und die Genauigkeitsklasse. Über den dort abgedruckten QR-Code gelangen Sie direkt zu dieser Produktseite mit allen Informationen und dem Downloadbereich. Eine zustellfähige Herstelleradresse ermöglicht die unkomplizierte Kontaktaufnahme durch den Verwender. Jede Wägezelle wird vor dem Versand geprüft und der erfolgreiche Abschluss wird auf der Außenseite des Kartons durch einen grünen Haken dargestellt.
Ein Siegel schützt den Inhalt und zeigt deutlich an, dass der Artikel ungeöffnet beim Verwender eingetroffen ist.

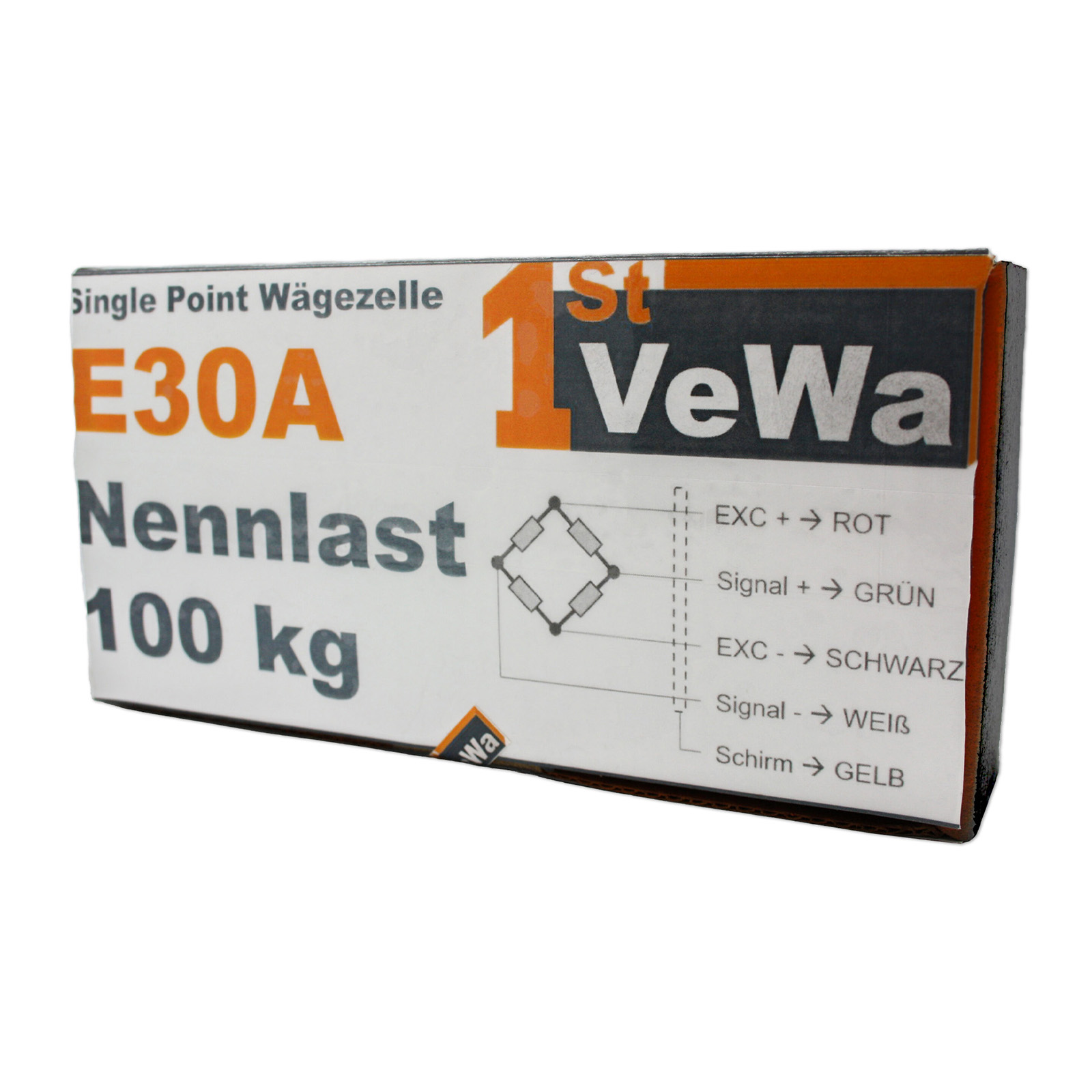

Auf der Oberseite des Karton finden sich ebenfalls die Produktbezeichnung und die Nennlast. Hier ist bereits die Kabelbelegung angegeben, wodurch des dem Anwender erspart bleibt in Dokumentationen danach zu suchen.
Nach dem Öffnen des Siegels finden Sie die Wägezelle, welche zusätzlich in einer Kunststofftüte verpackt ist um sie gegen Umwelteinflüsse zu schützen. Das Testzertifikat liegt jeder Wägezelle bei und enthält alle technischen Informationen.

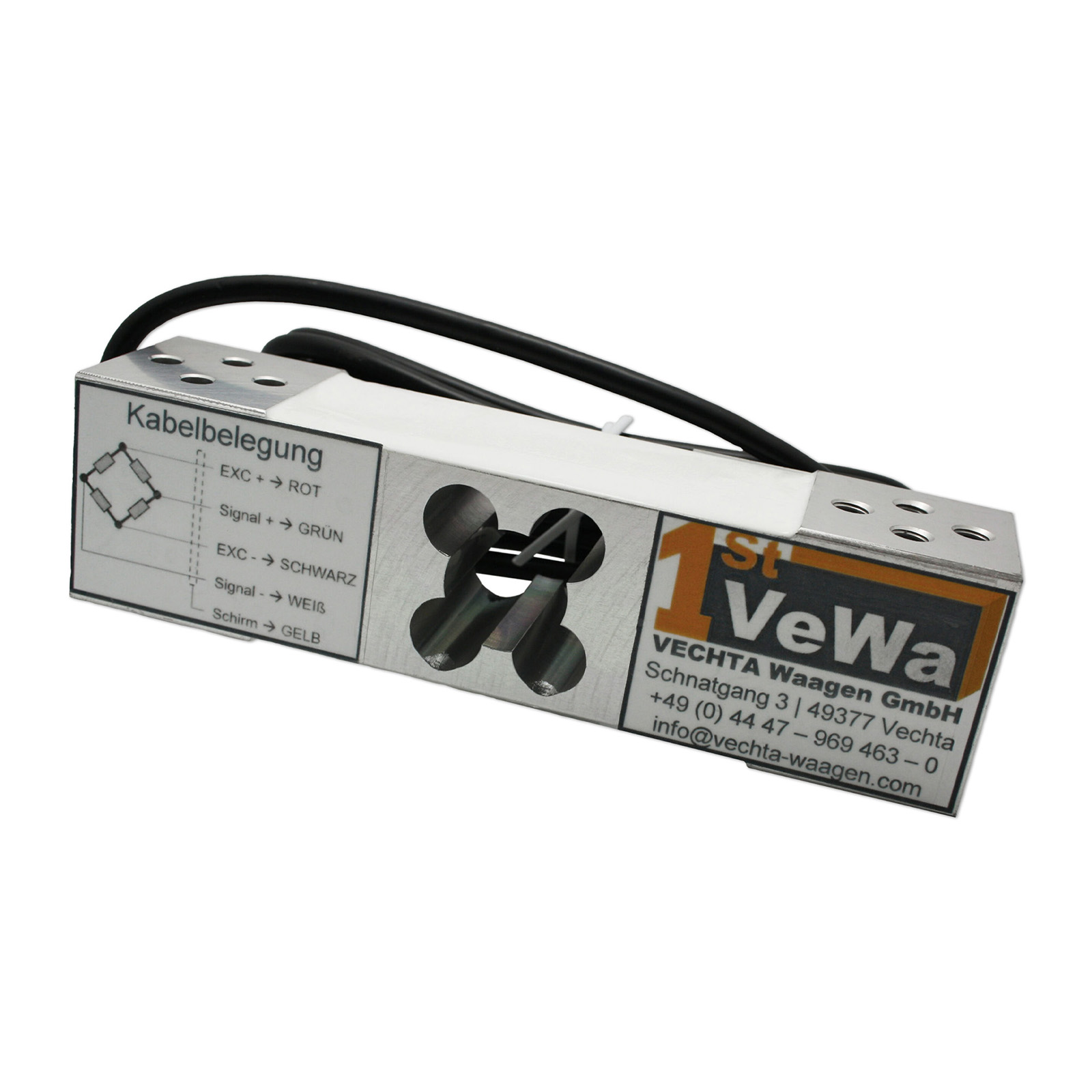

Alle wesentlichen Angaben finden sich auch direkt auf der Wägezelle um Ihnen die Arbeit weitestgehend zu erleichtern.
Montage und Verwendung
Über die beidseitigen Gewindebohrungen wird die Wägezelle in die Plattform oder Konstruktion eingesetzt. Mit einem Pfeil auf der Wägezelle ist die Lastrichtung gekennzeichnet. Um Kraftnebenschlüsse zu vermeiden muss die Last gegenüber des Kabelausgangs erfolgen. Unter der Wägezelle wird mit entsprechendem Abstand eine Bodenplatte montiert oder eine Schraubverbindung zu Ihrer Konstruktion (Rahmen) hergestellt.
Als Lastaufnahme dient ebenfalls eine verwindungssteife Platte oder Konstruktion aus Aluminium, Stahl oder Edelstahl. Diese wird mit der Wägezelle verschraubt. Eine Beschädigung der Wägezelle kann effizient mit einer Stellschraube verhindert werden. Diese wird bei Maximallast gegen die Wägezelle geschraubt und gesichert. So wird bei einer über die Nennlast der Wägezelle hinausgehenden Last ein mechanischer Anschlag hergestellt, welcher das Verbiegen des Federkörpers über die Nennlast hinaus beschränkt.
In der Regel können Single Point Wägezellen nicht in Reihe geschaltet werden. Hierzu muss der Nennkennwert (mV/V) bei jeder Wägezelle identisch sein. Alternativ kann mit einer Anschlussbox gearbeitet werden, bei der der Nennkennwert und Ausgangswiderstand abgeglichen werden kann. Mit unserer Auswertung WA-01 und WA-01K können bis zu 4 Single Point Wägezellen parallel geschaltet und einzeln ausgewertet werden.
Der Anschluss erfolgt nach der folgenden Kabelbelegung:
Zubehör - Perfekt für die E30A
Sinnvolles Zubehör erweitert den Wirkungsgrad der Wägezelle und schafft neue Möglichkeiten. Mit den Distanzplättchen aus unserem Lieferprogramm schaffen Sie den korrekten Abstand zwischen Wägezelle und Montageplatte / Lastaufnahme. So ist sichergestellt, dass die Wägezelle optimal funktioniert und ein perfektes Verbiegen des Federkörpers wird ermöglicht.
Die Schutzart lässt sich mit unserem Dichtsatz auf IP69K erhöhen. Auch diesen finden Sie im Zubehör für diese Wägezelle.
Eigenschaften
| Aufloesung: | 3.000 er, 6.000 er, 10.000 er |
|---|---|
| Genauigkeitsklasse: | G3 |
| Nennkennwert: | 2 mV/V |
| Nennlast: | 50 kg, 50 kg, 100 kg, 200 kg, 500 kg, 100 kg, 200 kg, 500 kg |
| Toleranz: | +/- 0,2 mV/V |
